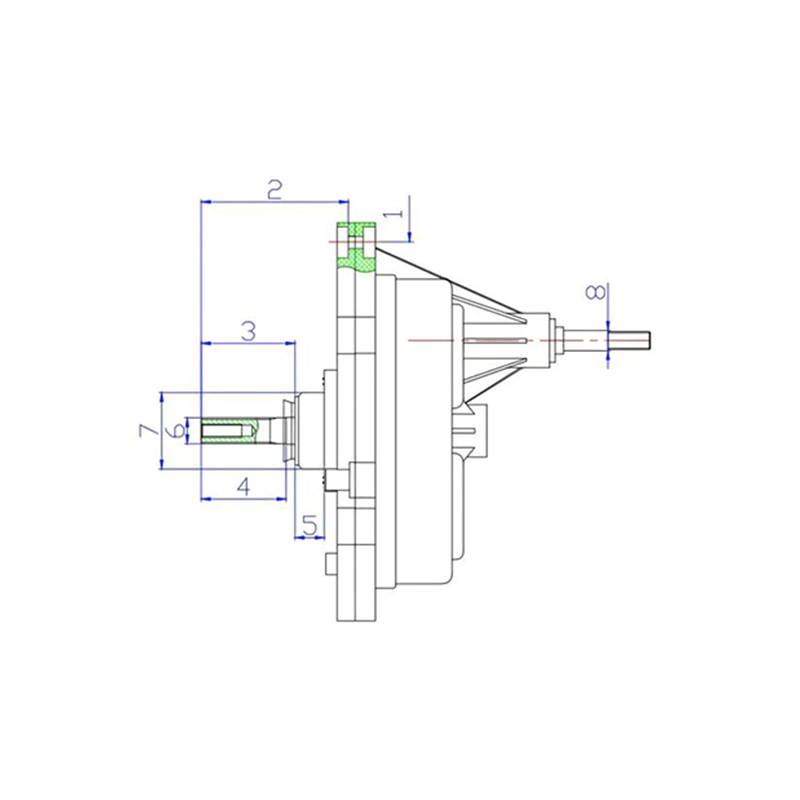

Scatola ingranaggi della lavatrice

1. Cos'è la scatola ingranaggi della lavatrice

La scatola ingranaggi della lavatrice è l'involucro strutturale che circonda e supporta il treno di ingranaggi interno del gruppo trasmissione, fornendo i fori dei cuscinetti, le sporgenze di montaggio e le superfici di tenuta che mantengono il meccanismo degli ingranaggi correttamente allineato proteggendolo dall'umidità esterna. A differenza del gruppo di trasmissione funzionale completo, a scatola ingranaggi della lavatrice si riferisce specificamente al componente dell'alloggiamento stampato o fuso stesso, generalmente fornito come due metà accoppiate fissate insieme attorno al treno di ingranaggi durante l'assemblaggio. La custodia trasporta i carichi meccanici generati dagli ingranaggi ingranati e li trasmette al telaio dell'apparecchio attraverso i suoi punti di montaggio, il che rende la selezione dei materiali e la progettazione strutturale direttamente rilevanti per l'affidabilità complessiva della trasmissione.

Poiché la scatola degli ingranaggi è una parte strutturale portante e non un componente mobile, le sue prestazioni vengono valutate principalmente in base alla stabilità dimensionale sotto stress termico e meccanico, alla resistenza alla rottura o alla deformazione nei punti di fissaggio e alla sua capacità di smorzare il rumore dell'ingranamento degli ingranaggi piuttosto che in base alle caratteristiche rotazionali. A scatola ingranaggi della lavatrice che mantiene strette tolleranze del foro del cuscinetto per tutta la sua durata di servizio, aiuta a preservare il corretto allineamento dell'ingranaggio degli ingranaggi, che a sua volta supporta un trasferimento di coppia costante e riduce l'usura anomala sulle superfici di contatto dei denti. La scelta del materiale, lo spessore delle pareti, il design delle nervature e la disposizione di tenuta a linea divisa della scatola sono generalmente i tre fattori che distinguono più direttamente un design della scatola ingranaggi da un altro.

Questa pagina di categoria riunisce i tipi di materiali comuni e le configurazioni strutturali utilizzate nella produzione delle scatole degli ingranaggi delle lavatrici, i loro principi di funzionamento generali, considerazioni sulla selezione specifica dell'applicazione per la produzione OEM e la sostituzione post-vendita e linee guida per la manutenzione relative all'ispezione e al riassemblaggio della scatola. Il contenuto è organizzato per aiutare ingegneri, team di approvvigionamento e tecnici di manutenzione a valutare le opzioni della scatola degli ingranaggi per una determinata piattaforma di trasmissione della lavatrice.

2. Tipologie comuni e caratteristiche strutturali

I prodotti per scatole ingranaggi per lavatrici si distinguono generalmente per il materiale e il processo di stampaggio o fusione utilizzato per formare l'alloggiamento, insieme alla disposizione a linea divisa utilizzata per racchiudere il treno di ingranaggi interno. Le quattro configurazioni seguenti coprono la maggior parte dei progetti di scatole ingranaggi attualmente utilizzati sulle piattaforme di trasmissione delle lavatrici.

(1) Custodia in plastica tecnica stampata ad iniezione

La plastica tecnica rinforzata, comunemente un nylon caricato con fibra di vetro o un polimero simile, è stampata a iniezione nella forma della custodia con nervature e sporgenze integrali per aggiungere rigidità senza aggiungere peso significativo. Questo approccio generalmente riduce il peso complessivo della trasmissione e fornisce utili caratteristiche di smorzamento del rumore rispetto a un guscio metallico rigido.

(2) Custodia in metallo pressofuso

La pressofusione di leghe di alluminio o di zinco produce una custodia con una maggiore rigidità strutturale e generalmente una migliore stabilità dimensionale sotto i cicli termici rispetto a un equivalente in plastica. Questo approccio viene spesso selezionato per piattaforme di trasmissione a coppia più elevata o per carichi più elevati in cui la precisione del foro del cuscinetto sotto carico sostenuto è una priorità.

(3) Custodia divisa in due pezzi

Il design della custodia divisa in due pezzi, comune sia alle scatole degli ingranaggi in plastica che a quelle in metallo, unisce il guscio superiore e quello inferiore lungo una linea di divisione orizzontale che passa attraverso le linee centrali del foro del cuscinetto. Questa disposizione semplifica l'installazione del treno di ingranaggi durante l'assemblaggio e consente l'ispezione o la manutenzione interna senza disturbare l'interfaccia di montaggio esterna della custodia.

(4) Custodia sagomata in un unico pezzo con coperchio di accesso

Alcuni progetti utilizzano un unico corpo principale stampato o fuso con una copertura di accesso separata più piccola anziché due metà più o meno uguali. Questa configurazione può migliorare la continuità strutturale complessiva attorno ai fori dei cuscinetti poiché meno percorsi di carico attraversano la linea di divisione, sebbene generalmente richieda una diversa sequenza di assemblaggio del treno di ingranaggi durante la produzione.

3. Ruolo strutturale e peso relativo per tipo di materiale

Il ruolo strutturale della scatola ingranaggi della lavatrice è incentrato sul mantenimento dell'allineamento preciso del foro del cuscinetto e della stabilità del montaggio, trasmettendo al tempo stesso i carichi di reazione generati dal treno di ingranaggi interno al telaio dell'elettrodomestico. Poiché la custodia non ruota né entra direttamente in contatto con l'acqua all'interno della vasca di lavaggio, le sue priorità ingegneristiche differiscono dai componenti dell'albero rotante e dell'invertitore discussi altrove in questa famiglia di componenti; la rigidità, la stabilità dimensionale e lo smorzamento delle vibrazioni sono le preoccupazioni principali piuttosto che la resistenza all'usura rotazionale.

Il grafico seguente illustra il peso relativo generale della scatola ingranaggi di una lavatrice di dimensioni comparabili nei quattro approcci relativi ai materiali e alla costruzione descritti nella sezione precedente. Queste cifre rappresentano confronti relativi comunemente osservati tra le attuali piattaforme di trasmissione delle lavatrici e sono intese come riferimento generale piuttosto che come specifica fissa per ogni singolo prodotto. L'esame di questo confronto aiuta a chiarire perché le custodie in plastica stampata a iniezione vengono spesso selezionate quando il peso complessivo dell'apparecchio e i costi di spedizione sono priorità, mentre le custodie in metallo pressofuso vengono più spesso specificate quando la massima rigidità strutturale sotto una coppia sostenuta è il requisito principale. Spiega anche perché le configurazioni di copertura di accesso divisa in due pezzi e in un unico pezzo vengono generalmente valutate in base alla comodità di assemblaggio e alla continuità strutturale piuttosto che solo in base al peso, poiché entrambi gli stili di costruzione possono essere prodotti in entrambi i materiali. Gli ingegneri che valutano la scatola ingranaggi di una lavatrice per una nuova piattaforma in genere iniziano soppesando l'importanza relativa di peso, rigidità e resistenza all'umidità prima di restringere il campo a una specifica combinazione di materiale e costruzione in base a questo confronto.

Come indica il grafico, le scatole degli ingranaggi in plastica stampata a iniezione generalmente si collocano all'estremità inferiore dell'intervallo di peso relativo, il che è coerente con il vantaggio in termini di densità dei tecnopolimeri rispetto alle leghe metalliche fuse con spessore di parete comparabile. Le custodie in metallo pressofuso si trovano all'estremità più alta, riflettendo la maggiore densità delle leghe di alluminio e zinco, sebbene questa massa aggiuntiva sia generalmente abbinata a una rigidità strutturale e una stabilità dimensionale termica significativamente più elevate. Le costruzioni di copertura di accesso divisa in due pezzi e in un unico pezzo rientrano in un intervallo moderato in questo confronto poiché il loro peso relativo dipende principalmente da quale materiale di base è stato selezionato piuttosto che dalla disposizione stessa della linea divisa. Vale la pena notare che il peso è solo uno dei tanti input quando si specifica una scatola ingranaggi per una determinata piattaforma; Anche la rigidità strutturale, lo smorzamento del rumore e la resistenza all'umidità influiscono sulla selezione finale e questi sono trattati nelle sezioni seguenti. Team di approvvigionamento che si approvvigionano a scatola ingranaggi della lavatrice per una piattaforma specifica dell'apparecchio, è necessario considerare questo grafico come un riferimento iniziale generale e confermare l'esatto fabbisogno di materiale rispetto al carico di coppia target e al peso complessivo dell'apparecchio. Poiché i dati sul peso effettivo variano in base alle dimensioni della custodia e allo spessore delle pareti anche all'interno di una singola categoria di materiale, lavorare in base alle specifiche della piattaforma specifica durante l'approvvigionamento rimane l'approccio più affidabile.

4. Stabilità dimensionale durante il ciclo termico

Poiché la scatola ingranaggi di una lavatrice deve mantenere un preciso allineamento del foro del cuscinetto per tutta la sua vita utile, la sua stabilità dimensionale sotto ripetuti cicli termici è una considerazione ingegneristica significativa, in particolare quando l'elettrodomestico subisce sbalzi di temperatura tra le condizioni ambientali e le temperature leggermente elevate generate durante un funzionamento prolungato. I tecnopolimeri mostrano generalmente un coefficiente di dilatazione termica più elevato rispetto alle leghe metalliche fuse, il che significa che una scatola ingranaggi in plastica può subire un movimento dimensionale proporzionalmente maggiore in un dato intervallo di temperature, a meno che la formulazione del materiale e il design delle nervature non siano specificamente progettati per limitare questo effetto.

Il grafico a linee seguente presenta un indice illustrativo di stabilità dimensionale attraverso un numero crescente di cicli termici per custodie in plastica stampate a iniezione, custodie in metallo pressofuso e custodie in plastica rinforzata con fibra di vetro formulate specificamente per ridurre l'espansione termica. L'indice riflette una misura generale e relativa di quanto viene mantenuto l'allineamento del foro del cuscinetto piuttosto che una tolleranza dimensionale garantita per qualsiasi prodotto specifico, poiché i risultati effettivi dipendono dalla formulazione specifica del polimero o della lega, dallo spessore della parete e dalla geometria della nervatura utilizzata in un determinato design della custodia. Questo confronto ha lo scopo di aiutare i team di ingegneria e manutenzione a comprendere perché le formulazioni di plastica rinforzata vengono spesso specificate rispetto ai polimeri standard non caricati quando la stabilità dimensionale è una priorità e perché le custodie in metallo pressofuso rimangono una scelta comune per le piattaforme in cui il ciclo termico è più frequente o pronunciato. Leggendo il grafico da sinistra a destra si vede come il divario di stabilità tra i tipi di materiali tende ad ampliarsi all’aumentare del numero dei cicli termici, un modello coerente con i cambiamenti microstrutturali cumulativi che influenzano i polimeri non rinforzati in modo più evidente rispetto ai polimeri rinforzati o alle leghe metalliche. Questo divario crescente è uno dei motivi principali per cui le piattaforme di lavatrici per carichi più elevati specificano sempre più scatole ingranaggi in plastica rinforzata con fibra di vetro o metallo pressofuso anziché un equivalente in polimero standard non rinforzato.

La linea del metallo pressofuso diminuisce in modo più graduale nell'intervallo del ciclo termico mostrato, riflettendo il coefficiente di dilatazione termica intrinsecamente inferiore delle leghe di alluminio e zinco rispetto ai materiali polimerici. La linea della plastica rinforzata con fibra di vetro mostra un declino più ripido rispetto al case in metallo, ma considerevolmente più graduale rispetto al polimero non rinforzato standard, coerente con le fibre di rinforzo che vincolano la matrice di resina e limitano il movimento dimensionale complessivo attraverso ripetute oscillazioni di temperatura. In questo confronto la linea standard della plastica non rinforzata declina in modo più marcato, il che corrisponde a polimeri non caricati che hanno un rinforzo interno comparativamente inferiore per resistere alla deriva dimensionale cumulativa nelle posizioni dei fori dei cuscinetti. Vale la pena sottolineare che questo grafico rappresenta un confronto relativo generale piuttosto che una specifica di tolleranza certificata, poiché la stabilità dimensionale nel mondo reale dipende anche in larga misura dalla geometria delle nervature, dalla consistenza dello spessore delle pareti e dallo specifico polimero o grado di lega selezionato. Per le linee di produzione OEM che specificano una nuova scatola ingranaggi per lavatrice, la selezione del materiale dovrebbe essere adattata al profilo del ciclo termico previsto dell'elettrodomestico di destinazione anziché ricorrere per impostazione predefinita a un unico materiale in tutti i livelli di prodotto. Per la sostituzione post-vendita, i tecnici che effettuano la manutenzione di macchine per servizio più gravoso o di uso frequente spesso scoprono che specificare una custodia in plastica rinforzata o metallo pressofuso, dove l'interfaccia di montaggio lo consente, riduce la frequenza dei reclami relativi al rumore degli ingranaggi legati all'allineamento rispetto a una sostituzione di base in polimero non rinforzato.

5. Scenari applicativi e priorità di selezione

La scelta della scatola ingranaggi della lavatrice corretta per una determinata applicazione implica la valutazione di diversi fattori strutturali rispetto alle esigenze specifiche della piattaforma di trasmissione target. Per la produzione OEM, la scatola deve essere specificata insieme al treno di ingranaggi interno e all'albero di uscita, poiché le dimensioni del foro del cuscinetto, il posizionamento del mozzo di montaggio e la disposizione delle tenute a linea divisa sono interdipendenti tra questi componenti. Per la sostituzione aftermarket, la priorità si sposta verso la corrispondenza esatta della disposizione del foro del cuscinetto, dell'ingombro di montaggio e del materiale della custodia del componente originale per evitare l'introduzione di disallineamento o rumore dopo il riassemblaggio.

Il grafico a barre riportato di seguito presenta un punteggio di priorità di selezione generale in base a cinque fattori di valutazione comuni per i componenti delle scatole degli ingranaggi delle lavatrici: rigidità strutturale, smorzamento del rumore, resistenza all'umidità, peso ed efficienza dei costi di produzione. Questi punteggi riflettono una ponderazione generalizzata comunemente applicata durante la valutazione dei componenti piuttosto che una formula fissa, poiché la classificazione delle priorità effettive cambia a seconda che il caso sia destinato a una piattaforma domestica compatta o a un apparecchio di maggiore capacità e coppia più elevata. L'esame di questo grafico prima di finalizzare una decisione di approvvigionamento aiuta i team di approvvigionamento e di ingegneria ad allinearsi su quali fattori meritano il massimo controllo durante la valutazione dei fornitori e il test dei campioni. Fornisce inoltre un quadro utile per confrontare proposte tecniche provenienti da diverse fonti di componenti su base comparabile anziché concentrarsi su un singolo attributo isolato. Per la maggior parte delle piattaforme delle lavatrici, la rigidità strutturale e la resistenza all’umidità tendono ad avere un peso sproporzionatamente elevato rispetto alla loro apparente semplicità, perché le deviazioni in queste aree comunemente portano al disallineamento degli ingranaggi o alla corrosione interna dopo un uso prolungato.

Come mostrato nel grafico, il punteggio di rigidità strutturale e resistenza all’umidità è pari o vicino alla cima della classifica di priorità generale, seguito da vicino dallo smorzamento del rumore, mentre il peso e l’efficienza dei costi di produzione, sebbene ancora rilevanti, generalmente hanno un peso leggermente inferiore in una valutazione ben bilanciata di un componente della scatola ingranaggi. Questo modello riflette la realtà pratica secondo cui la scatola ingranaggi di una lavatrice che consente il disallineamento degli ingranaggi o l'ingresso di umidità tende a generare problemi di trasmissione a valle ben prima che fattori secondari come il peso della scatola diventino operativamente significativi. Gli ingegneri e gli acquirenti che valutano un nuovo fornitore di scatole di ingranaggi utilizzano comunemente un quadro di ponderazione simile a questo per strutturare i test sui campioni, dando priorità all'ispezione dimensionale del foro del cuscinetto e ai controlli della tenuta su linea divisa insieme alla verifica del materiale piuttosto che considerare il costo come il principale elemento di differenziazione. Per le piattaforme destinate ad applicazioni a coppia più elevata o ad uso più frequente, la rigidità strutturale spesso merita un'enfasi ancora maggiore rispetto a quella mostrata in questo grafico generale, poiché un carico più elevato e sostenuto aumenta le conseguenze di una deflessione anche minima della cassa in corrispondenza dei fori dei cuscinetti. In definitiva, il peso relativo di questi cinque fattori dovrebbe essere adeguato per riflettere il carico di coppia specifico, l’ambiente operativo e le aspettative di affidabilità della piattaforma di trasmissione della lavatrice target.

6. Confronto del profilo prestazionale dei materiali della custodia

Al di là dei parametri individuali come il peso o la stabilità termica, è spesso utile visualizzare il profilo prestazionale complessivo della scatola ingranaggi della lavatrice su più dimensioni contemporaneamente. Il grafico radar seguente mette a confronto una custodia in plastica stampata a iniezione con una custodia in metallo pressofuso in base a cinque attributi: rigidità strutturale, smorzamento del rumore, costruzione leggera, resistenza all'umidità ed efficienza dei costi. Questo tipo di visualizzazione multi-attributo aiuta i team di ingegneri a visualizzare i compromessi piuttosto che concentrarsi su una singola specifica isolatamente, poiché nessun materiale del singolo caso ottiene il punteggio più alto in ogni categoria contemporaneamente. Il punteggio qui mostrato è illustrativo e intende rappresentare le tendenze generali osservate sulle comuni piattaforme di lavatrici, piuttosto che un benchmark certificato per ogni singolo prodotto. Il confronto dei materiali di due casi sullo stesso frame radar rende inoltre più semplice comunicare i compromessi di progettazione alle parti interessate non tecniche durante una revisione della piattaforma o una discussione con i fornitori.

I poligoni sovrapposti nel grafico radar mostrano che il case in plastica stampata a iniezione generalmente ottiene punteggi più alti in termini di smorzamento del rumore, costruzione leggera ed efficienza dei costi, in linea con le caratteristiche di smorzamento e densità intrinseche dei tecnopolimeri discusse in precedenza in questa pagina. Il case in metallo pressofuso, in confronto, tende ad ottenere punteggi più favorevoli in termini di rigidità strutturale e resistenza all'umidità, soprattutto perché le leghe metalliche resistono più efficacemente alla deflessione sotto carico e sono meno inclini all'assorbimento di umidità rispetto ai materiali polimerici per periodi di servizio prolungati. Questo modello di compromesso è abbastanza tipico quando si confrontano componenti strutturali polimerici e metallici in molte applicazioni meccaniche, non solo nelle trasmissioni delle lavatrici. Questo confronto rafforza un tema ricorrente in questa pagina di categoria: nessun singolo materiale della scatola ingranaggi della lavatrice è universalmente superiore e la scelta corretta dipende dalla corrispondenza del profilo prestazionale della scatola con il carico di coppia specifico, l'obiettivo di peso e l'esposizione ambientale della piattaforma dell'elettrodomestico in esame. I team di ingegneri che esaminano una nuova piattaforma di lavatrice o valutano il materiale della scatola degli ingranaggi proposto da un fornitore di componenti, possono utilizzare un confronto in stile radar come questo per identificare rapidamente quali compromessi vengono accettati prima di impegnarsi in un progetto finale.

7. Panoramica strutturale di una tipica scatola di ingranaggi

Per rendere più semplice la visualizzazione della discussione strutturale di cui sopra, il diagramma isometrico seguente delinea la disposizione generale di una tipica scatola ingranaggi di una lavatrice in due pezzi, mostrando la metà superiore, la metà inferiore, le sporgenze del foro del cuscinetto che supportano gli alberi degli ingranaggi interni e le sporgenze di fissaggio che fissano insieme le due metà lungo la linea di divisione. Questa vista strutturale semplificata è intesa come riferimento e orientamento generale piuttosto che come disegno tecnico preciso di qualsiasi prodotto specifico. Considerare il caso come un insieme di metà strutturali accoppiate aiuta a chiarire perché la sigillatura della linea divisa e il posizionamento delle sporgenze di fissaggio sono altrettanto importanti per le prestazioni complessive del caso quanto la selezione del materiale di base discussa nelle sezioni precedenti. Comprendere questa struttura a strati rende anche più semplice interpretare la discussione sulla selezione trattata in precedenza, poiché ciascuna zona etichettata nel diagramma corrisponde a una diversa priorità di valutazione rispetto alla Sezione 5.

La lettura del diagramma dall'alto verso il basso segue la sequenza fisica di assemblaggio di una tipica scatola degli ingranaggi in due pezzi, iniziando con la metà superiore della scatola che è montata sul treno di ingranaggi e terminando con le sporgenze di fissaggio situate vicino al bordo inferiore che fissano saldamente insieme le due metà. Le sporgenze del foro del cuscinetto mostrate vicino alla parte superiore della metà superiore forniscono le sedi circolari precise che supportano i cuscinetti dell'albero del cambio e la loro precisione dimensionale determina direttamente l'allineamento dell'ingranaggio degli ingranaggi, motivo per cui la precisione del foro del cuscinetto è stata evidenziata come una priorità di valutazione massima nella Sezione 5. La guarnizione della linea divisa che corre lungo il giunto orizzontale tra le due metà della custodia impedisce all'umidità e ai residui di detergente di entrare nella cavità interna e la sua condizione è strettamente legata alla discussione sulla resistenza all'umidità nella Sezione 3. La metà inferiore generalmente rispecchia le caratteristiche del foro del cuscinetto della metà superiore per completare l'albero supporto, incorporando spesso anche l'interfaccia di montaggio primaria del case al telaio dell'appliance. Le sporgenze degli elementi di fissaggio distribuite attorno al perimetro della custodia devono essere adeguatamente rinforzate nel materiale circostante per resistere a carichi di serraggio ripetuti senza fessurarsi, in particolare nei design delle custodie in plastica dove le nervature di rinforzo delle sporgenze vengono comunemente aggiunte attorno a ciascuna posizione di fissaggio. Considerare la scatola degli ingranaggi come una coppia di metà strutturali abbinate, piuttosto che come un singolo involucro generico, è un modello mentale utile quando si confrontano le opzioni di approvvigionamento o si diagnostica un guasto sul campo correlato a disallineamento o perdite.

8. Considerazioni sulla produzione per la fornitura OEM e aftermarket

Il controllo coerente del processo di produzione ha un impatto diretto sulle prestazioni della scatola ingranaggi della lavatrice una volta installata, in particolare per quanto riguarda la precisione dimensionale del foro del cuscinetto, la planarità della linea di divisione e la consistenza del materiale tra i lotti di produzione. I produttori OEM generalmente richiedono una stretta coerenza tra lotti perché anche piccoli spostamenti dimensionali nella posizione del foro del cuscinetto possono influenzare l'allineamento degli ingranaggi una volta accoppiata la custodia con un treno di ingranaggi acquistato separatamente per la stessa piattaforma. I fornitori del mercato post-vendita si trovano ad affrontare una sfida correlata ma distinta, dal momento che una scatola ingranaggi sostitutiva deve corrispondere alla disposizione dei fori dei cuscinetti dell'apparecchiatura originale, all'ingombro di montaggio e alla disposizione di tenuta a linea divisa sufficientemente da evitare l'introduzione di nuovi problemi di rumore o ingresso di umidità dopo l'installazione, anche quando il modello originale dell'apparecchio non è più in produzione attuale.

Cixi Gaite Electric Co., Ltd., fondata nel 2002 e con sede a Ningbo, Zhejiang, ha concentrato la propria attività produttiva specificamente sui componenti principali della trasmissione delle lavatrici, inclusi riduttori, sincronizzatori e scatole di ingranaggi strutturali che li ospitano, sia per produttori OEM che per applicazioni aftermarket. Operando con una base produttiva di circa 10.000 metri quadrati, l'azienda ha costruito i propri processi produttivi attorno ai requisiti specifici di precisione del foro del cuscinetto e di tenuta su linea divisa associati ai componenti della scatola ingranaggi della lavatrice, comprese le considerazioni sulla rigidità e sulla resistenza all'umidità discusse in questa pagina. Questa attenzione di lunga data su una famiglia di prodotti ristretta e correlata alla meccanica, piuttosto che su un ampio catalogo di componenti di uso generale, ha supportato un controllo coerente del processo in tutti i cicli di produzione e consente un più stretto coordinamento con i clienti sulle specifiche strutturali e dei materiali durante la fase di approvvigionamento.

Per i team di approvvigionamento che valutano un fornitore di scatole ingranaggi per lavatrici, è generalmente utile richiedere unità campione per l'ispezione dimensionale del foro dei cuscinetti, i controlli della planarità della linea di divisione e il test di carico delle sporgenze degli elementi di fissaggio prima di impegnarsi in un ordine di produzione, indipendentemente dal produttore preso in considerazione. L'esame della concentricità del foro, della finitura superficiale della linea di divisione e dell'integrità di nervature e sporgenze su un piccolo lotto di campioni fornisce un'indicazione più affidabile delle prestazioni previste sul campo rispetto all'esame di un solo disegno tecnico.

9. Guida alla manutenzione e all'installazione

Una corretta installazione e un'ispezione periodica contribuiscono a prolungare la durata della scatola ingranaggi della lavatrice e a ridurre la probabilità di disallineamento prematuro o di usura dovuta all'umidità. Le seguenti pratiche sono comunemente raccomandate dai tecnici della manutenzione che lavorano sulle piattaforme di trasmissione delle lavatrici.

1. Verificare che la disposizione dei fori dei cuscinetti, l'ingombro di montaggio e il materiale della scatola ingranaggi sostitutiva corrispondano al componente originale prima dell'installazione, poiché una disposizione dei fori non corrispondente è una causa comune di disallineamento degli ingranaggi.
2. Ispezionare la guarnizione della linea divisa o la superficie di tenuta per eventuali danni prima del rimontaggio, poiché una guarnizione della linea divisa compromessa può consentire l'ingresso di umidità nella custodia anche quando i fori dei cuscinetti sono in buone condizioni.
3. Controllare le sporgenze degli elementi di fissaggio per individuare eventuali crepe attorno alle posizioni delle viti di montaggio, in particolare sui modelli con custodia in plastica, poiché un serraggio eccessivo ripetuto può indebolire gradualmente il materiale circostante.
4. Serrare i dispositivi di fissaggio della custodia in modo uniforme e al valore specificato anziché serrarli eccessivamente, poiché una forza di serraggio non uniforme o eccessiva può distorcere la linea di divisione e influenzare l'allineamento del foro del cuscinetto.
5. Controllare periodicamente la presenza di rumori insoliti degli ingranaggi o di umidità visibile sulla linea di divisione della custodia durante il funzionamento, che può indicare un'usura iniziale della guarnizione prima che si sviluppi un problema di allineamento più significativo.
6. Conservare un registro della data di installazione e delle condizioni operative osservate, in particolare le oscillazioni della temperatura ambiente e la frequenza di utilizzo, per aiutare a prevedere gli intervalli di sostituzione per la futura pianificazione della manutenzione.

Seguire questi passaggi non elimina la possibilità di usura dei componenti nel tempo, poiché tutti i componenti della scatola ingranaggi subiscono un'usura graduale in condizioni operative normali, ma una pratica di installazione coerente e un'ispezione periodica generalmente aiutano a identificare i primi segnali di allarme prima che un guasto interrompa il funzionamento dell'apparecchio.

10. Domande frequenti

(1) Qual è la differenza tra una scatola ingranaggi e una scatola ingranaggi su una lavatrice?

Una scatola ingranaggi si riferisce specificamente al componente strutturale dell'alloggiamento che racchiude e supporta il treno di ingranaggi interno, mentre una scatola ingranaggi si riferisce generalmente all'unità confezionata completa che include la scatola ingranaggi insieme al treno di ingranaggi interno, al sincronizzatore e al gruppo dell'albero di uscita. In pratica, una scatola ingranaggi è un componente strutturale all'interno di un gruppo scatola ingranaggi completo.

(2) Come faccio a sapere di quale materiale della scatola ingranaggi ha bisogno la piattaforma della mia lavatrice?

L'identificazione del materiale appropriato inizia generalmente con il carico di coppia target e il ciclo di lavoro previsto della piattaforma dell'elettrodomestico, poiché le custodie in plastica stampata a iniezione e metallo pressofuso corrispondono a diversi compromessi strutturali e di peso, come delineato nelle Sezioni 3 e 6 di questa pagina. Controllare la disposizione del foro del cuscinetto, l'ingombro di montaggio e la qualità del materiale del componente originale rispetto ai dati di riferimento del produttore è il modo più affidabile per confermare una corrispondenza esatta prima di ordinare una sostituzione.

(3) Il materiale della scatola ingranaggi influisce in modo significativo sull'allineamento degli ingranaggi a lungo termine?

Il materiale della scatola ingranaggi è uno dei numerosi fattori che influiscono sull'allineamento a lungo termine, insieme alla qualità dell'installazione, alla frequenza dei cicli termici e alla precisione del foro del cuscinetto in fase di produzione. Come illustrato nella Sezione 4, le custodie in plastica rinforzata e in metallo pressofuso mostrano generalmente un declino relativo più lento della stabilità dimensionale rispetto alle custodie in plastica standard non rinforzata in condizioni di ciclo termico simili, sebbene i risultati effettivi varino a seconda dell'applicazione.

(4) È possibile riparare una scatola ingranaggi rotta anziché sostituirla?

Danni superficiali minori lontano dai fori dei cuscinetti o dalle sporgenze degli elementi di fissaggio possono talvolta essere risolti senza una sostituzione completa, ma la rottura in prossimità del foro del cuscinetto o delle sporgenze degli elementi di fissaggio generalmente compromette l'integrità strutturale in modo tale da rendere la sostituzione completa della custodia l'opzione più affidabile, poiché queste aree influiscono direttamente sull'allineamento degli ingranaggi e sulla sicurezza del bloccaggio.

(5) Quali informazioni devo fornire quando acquisto la scatola ingranaggi della lavatrice da un produttore?

Le informazioni utili in genere includono la piattaforma dell'apparecchio o il riferimento del modello, la disposizione e la spaziatura dei fori dei cuscinetti, le dimensioni dell'ingombro di montaggio, il carico di coppia previsto e la categoria del materiale preferito, poiché questi dettagli aiutano un produttore a consigliare un materiale della custodia e un design strutturale appropriati.
