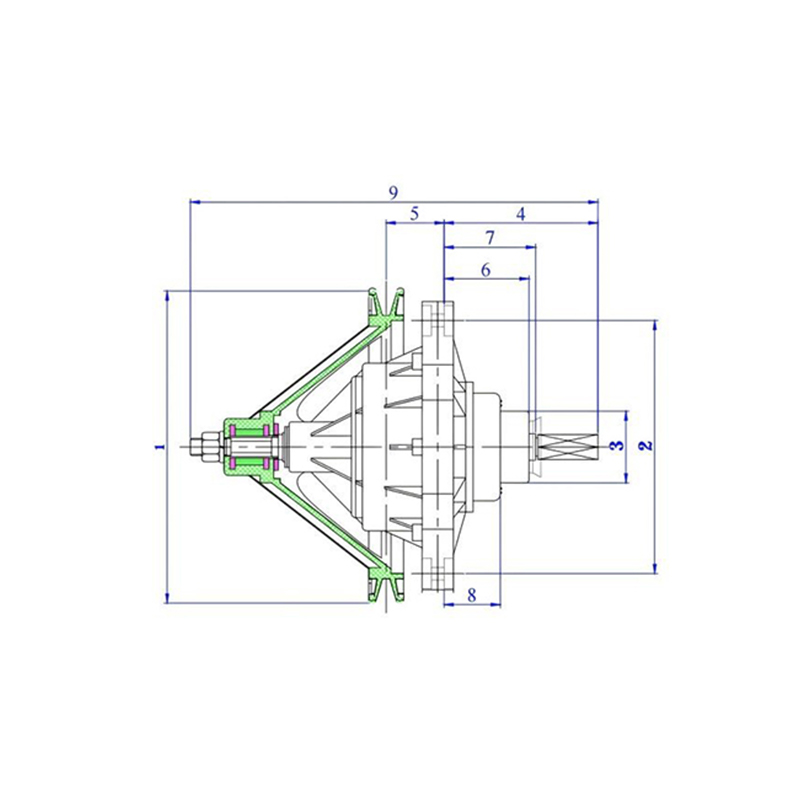

Trasmissione della lavatrice

1. Panoramica dei sistemi di trasmissione della lavatrice

A trasmissione della lavatrice è il gruppo meccanico responsabile della conversione della potenza di rotazione del motore in movimento controllato dell'agitatore, del pulsatore o del cestello di centrifuga all'interno di una lavatrice. Nella maggior parte delle lavatrici semiautomatiche ad agitatore e a doppia vasca, la trasmissione si trova tra il motore e la vasca di lavaggio, gestendo la riduzione della velocità, la distribuzione della coppia e il cambio direzionale tra il ciclo di lavaggio e la centrifuga. Poiché i motori delle lavatrici funzionano tipicamente a velocità di rotazione relativamente elevate, una trasmissione della lavatrice riduce questa velocità a un intervallo adatto per un'efficace agitazione del tessuto, aumentando allo stesso tempo la coppia erogata.

Anche la trasmissione della lavatrice svolge un ruolo nel cambio del ciclo. Durante la fase di lavaggio, la trasmissione trasferisce il movimento rotatorio all'agitatore o al pulsatore a una velocità inferiore, spesso con direzione alternata, che aiuta a spostare l'acqua e il detersivo attraverso il carico di tessuto. Durante la fase di centrifuga, molti modelli di trasmissione reindirizzano la potenza al cestello di centrifuga a una velocità maggiore con rotazione continua, favorendo l'estrazione dell'acqua dal carico. Questo comportamento a doppia funzione è una delle caratteristiche che generalmente distingue la trasmissione della lavatrice da un semplice cambio monouso utilizzato in altri elettrodomestici.

Poiché la trasmissione è posizionata in un punto meccanicamente impegnativo all’interno della lavatrice, il suo design strutturale, il materiale degli ingranaggi e il meccanismo della frizione influenzano direttamente le prestazioni complessive della macchina, inclusi il livello di rumore, il comportamento alle vibrazioni e l’uniformità del lavaggio tra diversi tipi di carico. I gruppi di trasmissione delle lavatrici sono generalmente prodotti come riduttori compatti e chiusi che integrano più stadi di ingranaggi, cuscinetti di supporto e in molti casi un meccanismo a frizione o a cricchetto, il tutto all'interno di un unico alloggiamento. Questa panoramica ha lo scopo di fornire una base per comprendere come funzionano generalmente i sistemi di trasmissione della lavatrice, i tipi comuni disponibili e le considerazioni sulla selezione discusse nelle sezioni seguenti.

2. Principio di funzionamento della trasmissione della lavatrice

Il principio di funzionamento della trasmissione di una lavatrice segue generalmente una sequenza di passaggi meccanici: riduzione della velocità attraverso stadi di ingranaggio, trasferimento della coppia attraverso una frizione o un meccanismo di accoppiamento e commutazione funzionale tra l'operazione di lavaggio e quella di centrifuga. Comprendere questa sequenza aiuta a spiegare perché i progetti di trasmissione della lavatrice variano a seconda delle diverse categorie di lavatrici e dei requisiti applicativi.

(1) Meccanismo di riduzione dell'ingranaggio

Il meccanismo di riduzione dell'ingranaggio all'interno della trasmissione di una lavatrice è tipicamente costituito da due o più stadi di ingranaggi disposti per ridurre progressivamente la velocità di rotazione aumentando la coppia. La velocità di ingresso del motore in molte lavatrici può raggiungere ben oltre mille giri al minuto, che generalmente è troppo veloce per un'efficace agitazione del tessuto. Attraverso l'ingranamento successivo degli ingranaggi, la trasmissione della lavatrice riduce questa velocità a un intervallo generalmente adatto all'agitazione del ciclo di lavaggio, spesso ben al di sotto dei duecento giri al minuto sull'albero di uscita. Il rapporto di trasmissione specifico utilizzato generalmente dipende dalle caratteristiche del motore, dalle dimensioni del cestello e dallo schema di agitazione previsto per la lavatrice.

(2) Frizione e meccanismo di cambio di direzione

Molti trasmissione della lavatrice i modelli incorporano un meccanismo a frizione o a cricchetto che consente a un singolo motore di azionare sia la funzione di agitazione che la funzione di rotazione senza richiedere un motore separato per ciascuna attività. Questo meccanismo in genere attiva o disattiva percorsi di ingranaggi specifici a seconda della direzione di rotazione del motore o di una leva di commutazione interna, consentendo alla trasmissione della lavatrice di alternare l'agitazione a bassa velocità e l'estrazione della centrifuga a velocità più elevata. Il meccanismo della frizione generalmente aiuta anche a gestire il trasferimento della coppia durante i cambi di carico, riducendo le sollecitazioni meccaniche improvvise sul treno di ingranaggi.

(3) Trasferimento della coppia all'agitatore e al cestello rotante

Una volta ridotta la velocità e selezionato il percorso di marcia appropriato, la trasmissione della lavatrice trasferisce la coppia all'albero di uscita, che si collega all'agitatore, al pulsatore o al cestello della centrifuga a seconda della configurazione della macchina. Questo albero di uscita è generalmente supportato da cuscinetti all'interno dell'alloggiamento della trasmissione per contribuire a mantenere l'allineamento dell'albero sotto carico. Poiché l'albero di uscita subisce ripetuti cambiamenti direzionali e condizioni di carico variabili a causa del tessuto bagnato, l'integrità strutturale di questa fase di trasferimento finale è strettamente correlata alla selezione del materiale degli ingranaggi, un argomento discusso più avanti nella sezione seguente.

Per illustrare come la trasmissione di una lavatrice riduce progressivamente la velocità di rotazione, il grafico seguente presenta un grafico a linee semplificato che mostra il tipico cambio di velocità tra le fasi di marcia. Questo grafico mostra lo schema generale di riduzione dall'ingresso del motore attraverso gli stadi intermedi dell'ingranaggio fino all'albero di uscita finale. I dati utilizzati in questo grafico riflettono una sequenza di riduzione degli ingranaggi comune presente in molti modelli di trasmissione di lavatrici semiautomatiche. I valori di velocità sono espressi in giri al minuto, consentendo un confronto generale e non specifico del marchio di ciascuna fase. Questa visualizzazione ha lo scopo di supportare la comprensione concettuale della funzione di trasmissione della lavatrice piuttosto che rappresentare una specifica esatta per ogni singolo prodotto.

Come mostrato nel grafico, la trasmissione della lavatrice inizia con una velocità di ingresso del motore notevolmente superiore alla velocità di uscita finale fornita all'albero agitatore. Passando dal punto di ingresso del motore al primo stadio di ingranaggio, la velocità di rotazione diminuisce sostanzialmente, riflettendo la riduzione iniziale ottenuta attraverso la prima serie di ingranaggi ingrananti. Il secondo stadio continua questa tendenza al ribasso, riducendo ulteriormente la velocità di rotazione e aumentando proporzionalmente la coppia disponibile sul lato di uscita. Nel momento in cui il movimento rotatorio raggiunge lo stadio di uscita finale, la velocità è stata ridotta a un livello generalmente appropriato per l'agitazione del tessuto senza generare eccessiva turbolenza o stress meccanico. Questo modello di riduzione a gradini è una caratteristica distintiva dei sistemi di trasmissione delle lavatrici, distinguendoli dai meccanismi di ingranaggi a stadio singolo utilizzati negli elettrodomestici più semplici. La relazione tra riduzione della velocità e aumento della coppia segue i principi meccanici standard, dove una riduzione della velocità di rotazione attraverso un treno di ingranaggi corrisponde tipicamente ad un aumento proporzionale della coppia erogata. Questo aumento di coppia è importante per le prestazioni di trasmissione della lavatrice perché consente a un motore relativamente compatto di generare una forza di rotazione sufficiente per spostare i carichi di tessuto bagnato. La progettazione dei denti degli ingranaggi, la selezione dei materiali e la lubrificazione generalmente influenzano la fluidità con cui avviene nella pratica questa riduzione della velocità. Le variazioni in questa curva di riduzione tra i diversi modelli di trasmissione della lavatrice riflettono generalmente le differenze nella dimensione del cestello target, nella potenza nominale del motore e nelle caratteristiche del ciclo di lavaggio previsto. Nel complesso, questo processo di riduzione a fasi illustra il motivo per cui i gruppi di trasmissione delle lavatrici sono progettati come sistemi di ingranaggi a più stadi anziché come dispositivi a rapporto singolo.

3. Tipi comuni di trasmissione della lavatrice e loro caratteristiche

I gruppi di trasmissione della lavatrice possono generalmente essere raggruppati in alcune categorie comuni in base al materiale degli ingranaggi e alla configurazione strutturale. Ciascun tipo presenta caratteristiche leggermente diverse relative a durata, comportamento al rumore e complessità di produzione, che generalmente influenzano il modo in cui vengono selezionati per i diversi modelli di lavatrice.

(1) Trasmissione ad ingranaggi in plastica

I gruppi di trasmissione delle lavatrici con ingranaggi in plastica utilizzano ingranaggi in polimero stampato, spesso rinforzati con contenuto di fibre, per alcuni o tutti gli stadi degli ingranaggi. Questo tipo di trasmissione è generalmente associato a un peso più leggero e a un funzionamento relativamente silenzioso, poiché l'ingranaggio degli ingranaggi in polimero tende a produrre meno rumore metallico rispetto ai treni di ingranaggi interamente in metallo. I design delle trasmissioni ad ingranaggi in plastica sono comunemente utilizzati nelle categorie di lavatrici per uso più leggero o residenziali dove le richieste di carico sono moderate.

(2) Trasmissione ad ingranaggi metallici

I gruppi di trasmissione delle lavatrici con ingranaggi in metallo utilizzano ingranaggi in acciaio o altre leghe metalliche in tutto il treno di ingranaggi, fornendo generalmente una maggiore rigidità strutturale sotto carico sostenuto. Questa configurazione è spesso associata a una maggiore resistenza alla deformazione dei denti degli ingranaggi durante cicli ripetuti di carichi pesanti, rendendola una scelta comune per le categorie di lavatrici che gestiscono carichi di tessuto più grandi o più pesanti. I progetti di trasmissioni ad ingranaggi in metallo generalmente comportano processi di lavorazione più complessi rispetto ai componenti in plastica stampata.

(3) Trasmissione combinata cambio-frizione

Una trasmissione per lavatrice combinata ingranaggio-frizione integra entrambi gli stadi di riduzione dell'ingranaggio e un meccanismo a frizione o a cricchetto all'interno di un unico alloggiamento, consentendo a un singolo motore di gestire entrambe le funzioni di lavaggio e centrifuga. Questa configurazione è ampiamente utilizzata nelle lavatrici semiautomatiche a doppia vasca, dove è richiesta la commutazione meccanica tra agitazione ed estrazione centrifuga senza un motore di centrifuga separato. L'approccio combinato generalmente bilancia la complessità meccanica con la versatilità funzionale.

Il comportamento del rumore è una delle caratteristiche più comunemente discusse quando si confrontano i tipi di trasmissione della lavatrice. Il grafico a barre orizzontali riportato di seguito presenta un confronto illustrativo generale dei tipici livelli di rumore operativo associati a ciascun tipo di trasmissione discusso sopra. Questi valori rappresentano intervalli di riferimento generali basati su caratteristiche tecniche comuni del materiale degli ingranaggi e del design del meccanismo, piuttosto che su misurazioni di qualsiasi prodotto specifico. Il livello di rumore nella trasmissione di una lavatrice è influenzato da molteplici fattori, tra cui il materiale degli ingranaggi, la precisione dei denti, la lubrificazione e la struttura dell'alloggiamento. Questo grafico ha lo scopo di supportare la comprensione generale delle tendenze relative al rumore tra i tipi di trasmissione piuttosto che fungere da specifica tecnica precisa.

Come mostrato nel grafico, i gruppi di trasmissione delle lavatrici ad ingranaggi in plastica sono generalmente associati a livelli di rumore di funzionamento comparativamente più bassi tra i tre tipi illustrati. Questa tendenza è in gran parte attribuita alle caratteristiche di smorzamento intrinseche dei materiali polimerici, che assorbono alcune vibrazioni durante l'ingranamento degli ingranaggi rispetto al contatto rigido metallo-metallo. I gruppi di trasmissione delle lavatrici con ingranaggi metallici, al contrario, mostrano generalmente livelli di rumore più elevati in questo confronto illustrativo, riflettendo l'interazione meccanica più rigida tra i denti degli ingranaggi metallici durante il funzionamento. I tipi di trasmissione combinata ingranaggio-frizione rientrano in una fascia media in questo grafico, poiché le loro caratteristiche di rumore dipendono generalmente sia dal materiale dell'ingranaggio utilizzato che dal comportamento meccanico della frizione o del componente a cricchetto durante l'innesto e il disinnesto. Vale la pena notare che il livello di rumore da solo non determina l'idoneità complessiva della trasmissione, poiché le considerazioni sulla gestione del carico strutturale e sulla durabilità spesso favoriscono le configurazioni con ingranaggi in metallo nelle applicazioni più pesanti nonostante i livelli di rumore più elevati. Anche la qualità della lubrificazione e la finitura superficiale dei denti degli ingranaggi possono influenzare in modo significativo l'effettiva emissione di rumore all'interno di una qualsiasi di queste categorie di trasmissione, a volte riducendo il divario mostrato in questa illustrazione generale. La progettazione dell'alloggiamento, compresi i materiali smorzanti o il rinforzo strutturale attorno al treno di ingranaggi, influenza ulteriormente la quantità di rumore di funzionamento trasmesso al mobile della lavatrice e, in ultima analisi, all'ambiente circostante. Poiché il rumore della trasmissione della lavatrice interagisce con molteplici variabili che vanno oltre il solo materiale degli ingranaggi, i produttori generalmente valutano le prestazioni di rumore insieme alla coppia erogata e ai test di durata piuttosto che isolatamente. Questo grafico dovrebbe quindi essere letto come un riferimento direzionale generale per confrontare i tipi di trasmissione piuttosto che come una previsione esatta del rumore emesso per qualsiasi modello specifico di lavatrice. Nel complesso, le caratteristiche legate al rumore rimangono uno dei numerosi fattori rilevanti per la scelta della trasmissione della lavatrice, insieme alla capacità di carico e ai requisiti del ciclo di lavoro discussi nella sezione successiva.

4. Scenari applicativi e punti di selezione

La scelta di una trasmissione per lavatrice adeguata per una determinata applicazione comporta generalmente la valutazione di diversi fattori correlati, tra cui i requisiti di capacità di carico, la frequenza del ciclo di lavoro e la compatibilità meccanica con il motore e il gruppo cestello utilizzati in un particolare modello di lavatrice.

(1) Considerazioni sulla capacità di carico

I gruppi di trasmissione della lavatrice sono generalmente abbinati a un intervallo di capacità di carico target, poiché la resistenza dei denti degli ingranaggi e il diametro dell'albero influenzano la quantità di stress meccanico che la trasmissione può sopportare durante i cicli di agitazione e centrifuga. Le lavatrici progettate per capacità di carico inferiori utilizzano generalmente gruppi di trasmissione ottimizzati per una coppia moderata, mentre le lavatrici destinate a carichi più grandi o pesanti generalmente richiedono componenti di trasmissione con strutture degli ingranaggi rinforzate.

(2) Ciclo di lavoro e frequenza di utilizzo

Il ciclo di lavoro si riferisce alla frequenza e alla durata di funzionamento della trasmissione della lavatrice in un determinato periodo. I gruppi di trasmissione delle lavatrici utilizzati in ambienti applicativi a frequenza più elevata generalmente beneficiano di materiali degli ingranaggi e supporti dei cuscinetti più robusti per adattarsi a cicli di innesto ripetuti per un periodo di servizio prolungato. Le decisioni di selezione in quest'area spesso valutano la frequenza di utilizzo prevista rispetto alle caratteristiche del materiale degli ingranaggi discusse nella sezione precedente.

(3) Compatibilità con il design del motore e del cestello

La trasmissione di una lavatrice generalmente deve essere compatibile con la configurazione di montaggio, le dimensioni dell'albero e le caratteristiche di rotazione del gruppo motore e cestello a cui è accoppiata. Specifiche di trasmissione e motore non corrispondenti possono portare a un trasferimento di coppia inefficiente o a una maggiore usura meccanica nel tempo, motivo per cui la selezione della trasmissione viene generalmente affrontata come parte della progettazione di un sistema di azionamento integrato della lavatrice piuttosto che come una decisione di un componente isolato.

I requisiti di capacità di carico variano in modo significativo tra le diverse categorie di applicazioni della lavatrice, il che è direttamente correlato alla selezione della trasmissione della lavatrice. Il grafico a barre verticale riportato di seguito illustra gli intervalli di riferimento generali per la capacità di carico massima tipica in tre categorie di applicazioni comuni per lavatrici. Questi valori sono presentati come intervalli illustrativi generali piuttosto che come specifiche fisse, poiché la capacità di carico effettiva dipende dalla combinazione specifica di trasmissione e motore utilizzata. Questo grafico ha lo scopo di supportare la comprensione concettuale di come la categoria dell'applicazione è correlata alle aspettative di capacità di carico. L'esame di questa relazione può aiutare a chiarire perché i progetti di trasmissione della lavatrice differiscono tra le applicazioni residenziali, semiautomatiche standard e per carichi più pesanti.

Come illustrato nel grafico, le applicazioni leggere delle lavatrici domestiche sono generalmente associate a requisiti di capacità di carico massimo relativamente inferiori, che in genere consentono un design della trasmissione della lavatrice con un rinforzo moderato degli ingranaggi. Le applicazioni standard delle lavatrici semiautomatiche, mostrate nella barra centrale, richiedono generalmente una trasmissione in grado di gestire un intervallo di carico moderatamente più elevato, riflettendo un uso più frequente con diversi tipi di tessuto e dimensioni di carico. Le applicazioni per lavatrici a doppia vasca per carichi pesanti, rappresentate dalla barra più alta in questo grafico, implicano generalmente i requisiti di capacità di carico più elevati tra le tre categorie, che in genere richiedono una trasmissione della lavatrice con materiale degli ingranaggi più robusto e supporto dell'albero rinforzato. Questa progressione illustra una relazione generale tra la categoria di applicazione e la richiesta strutturale posta sul gruppo di trasmissione. Vale la pena notare che la capacità di carico è solo uno dei numerosi fattori di selezione, poiché anche la frequenza del ciclo di lavoro e le caratteristiche della coppia del motore influenzano la configurazione di trasmissione della lavatrice più appropriata per una determinata applicazione. I gruppi di trasmissione delle lavatrici destinati a categorie di carico più elevate spesso incorporano un supporto aggiuntivo per i cuscinetti o una struttura dell'alloggiamento rinforzata per aiutare a distribuire le sollecitazioni meccaniche in modo più uniforme durante il funzionamento. Le decisioni di selezione basate su questo tipo di confronto della capacità di carico mirano generalmente ad allineare la capacità strutturale di trasmissione alle condizioni di utilizzo previste piuttosto che a massimizzare la capacità oltre quanto richiesto da una determinata applicazione. Specificare eccessivamente una trasmissione per lavatrice per un'applicazione più leggera può aggiungere peso inutile, mentre sottospecificare un'applicazione più pesante può aumentare l'usura a lungo termine. Questo grafico serve quindi come punto di riferimento iniziale generale per allineare le caratteristiche di trasmissione della lavatrice con la categoria di applicazione prevista. La selezione viene generalmente finalizzata in coordinamento con le specifiche del motore e il design del cestello, come delineato nelle considerazioni sulla compatibilità di cui sopra.

5. Confronto delle prestazioni tra i tipi di trasmissione

Oltre al rumore e alla capacità di carico, i tipi di trasmissione della lavatrice possono essere confrontati contemporaneamente anche in base a diversi attributi relativi alle prestazioni, tra cui durata, efficienza di trasmissione e semplicità di manutenzione. Un confronto multiattributo di questo tipo può aiutare a illustrare i compromessi generali associati a ciascun tipo di trasmissione discusso nelle sezioni precedenti.

Il grafico radar seguente presenta un confronto illustrativo generale di tre tipi di trasmissione della lavatrice in cinque attributi prestazionali comunemente citati: durata, controllo del rumore, efficienza della trasmissione, semplicità di manutenzione e stabilità strutturale. Ciascun asse in questo grafico rappresenta un punteggio relativo su scala generale, consentendo di visualizzare più caratteristiche insieme anziché separatamente. I punteggi mostrati riflettono le tendenze ingegneristiche generali associate a ciascun tipo di trasmissione in base al materiale degli ingranaggi e alla progettazione del meccanismo discussi in precedenza in questa guida. Questo grafico non ha lo scopo di rappresentare i dati esatti sulle prestazioni di alcun prodotto specifico di trasmissione per lavatrici, ma piuttosto di supportare il confronto concettuale tra le categorie. Visualizzare questi attributi insieme può aiutare a illustrare perché la selezione del tipo di trasmissione della lavatrice spesso comporta il bilanciamento di più fattori anziché l'ottimizzazione per una singola caratteristica.

Come mostrato nel grafico radar, i gruppi di trasmissione delle lavatrici con ingranaggi in metallo generalmente ottengono punteggi comparativamente più alti in termini di durabilità e stabilità strutturale, riflettendo la rigidità e la resistenza all'usura associate al materiale degli ingranaggi in metallo sotto carico sostenuto. I gruppi di trasmissione delle lavatrici con ingranaggi in plastica, in confronto, mostrano generalmente punteggi relativamente più alti nel controllo del rumore e nella semplicità di manutenzione, in linea con le caratteristiche di smorzamento e la manutenzione più semplice generalmente associate ai componenti polimerici stampati. I tipi di trasmissione con combinazione ingranaggio-frizione occupano generalmente una posizione più equilibrata nella maggior parte degli attributi in questo grafico, riflettendo il loro ruolo in applicazioni che richiedono sia la riduzione dell'ingranaggio che la funzionalità di commutazione meccanica all'interno delle lavatrici semiautomatiche. I punteggi di efficienza della trasmissione mostrati nel grafico tendono a favorire le configurazioni con ingranaggi in metallo, generalmente attribuite a una minore deformazione sotto carico e a un accoppiamento più coerente degli ingranaggi su cicli ripetuti. Allo stesso tempo, il grafico illustra che nessun singolo tipo di trasmissione della lavatrice ottiene il punteggio più alto in ogni attributo contemporaneamente, il che riflette il compromesso ingegneristico generale tra rigidità strutturale, comportamento al rumore e comodità di manutenzione. Questo tipo di visualizzazione multi-attributo può essere utile durante la selezione della trasmissione della lavatrice perché evidenzia come una scelta progettuale che privilegia una caratteristica, come la durabilità, può corrispondere a un punteggio comparativamente inferiore in un’altra caratteristica, come il controllo del rumore. I punteggi di semplicità di manutenzione nel grafico si riferiscono generalmente all'accessibilità dei componenti interni per l'ispezione o la lubrificazione, che può variare a seconda del design dell'alloggiamento oltre al materiale degli ingranaggi. I punteggi di stabilità strutturale riflettono la capacità di un tipo di trasmissione di mantenere generalmente l'allineamento dell'albero e l'innesto degli ingranaggi in caso di cicli di carico ripetuti nel tempo. Quando si esamina questo grafico, è utile considerarlo insieme alla discussione sulla capacità di carico e sul ciclo di lavoro nella sezione precedente, poiché i requisiti dell'applicazione spesso determinano quale combinazione di attributi è più rilevante per la selezione della trasmissione di una determinata lavatrice. Nel complesso, questo confronto radar ha lo scopo di supportare una visione più olistica delle caratteristiche di trasmissione della lavatrice piuttosto che classificare un singolo tipo come universalmente preferibile a un altro.

6. Casi applicativi tipici

I gruppi di trasmissione per lavatrici vengono utilizzati in diverse configurazioni comuni di lavatrici, ciascuna con requisiti funzionali alquanto diversi.

(1) Lavatrici semiautomatiche a doppia vasca

Nelle lavatrici semiautomatiche a doppia vasca, la trasmissione della lavatrice è tipicamente responsabile dell'azionamento del pulsatore nella vasca di lavaggio mentre un meccanismo correlato, spesso all'interno dello stesso alloggiamento della trasmissione, gestisce la rotazione del cestello di centrifuga nella vasca adiacente. Questa configurazione generalmente si basa su una trasmissione combinata ingranaggio-frizione per commutare tra queste due funzioni utilizzando un unico motore.

(2) Lavatrici a carica dall'alto completamente automatiche

Nelle lavatrici a carica dall'alto completamente automatiche, la trasmissione della lavatrice o un meccanismo di azionamento equivalente gestisce tipicamente sia le funzioni di agitazione che di centrifuga all'interno di un'unica vasca, spesso coordinate attraverso un sistema di controllo che gestisce la direzione e la temporizzazione del motore. A seconda del design, alcuni modelli completamente automatici utilizzano una configurazione del motore ad azionamento diretto insieme a una trasmissione semplificata, mentre altri mantengono un gruppo di trasmissione più tradizionale basato su ingranaggi.

(3) Rondelle per carichi pesanti di tipo commerciale

Le categorie di lavatrici di tipo commerciale o per carichi più pesanti generalmente impongono requisiti strutturali più elevati alla trasmissione della lavatrice a causa delle maggiori capacità di carico e dei cicli di funzionamento più frequenti. Queste applicazioni in genere favoriscono configurazioni di trasmissione con ingranaggi in metallo, riflettendo le caratteristiche di durabilità e movimentazione del carico discusse nelle sezioni precedenti di questa guida.

7. Guida alla manutenzione della trasmissione della lavatrice

L'attenzione di routine alle condizioni della trasmissione della lavatrice può generalmente aiutare a mantenere un funzionamento costante per tutta la vita utile della lavatrice. I seguenti punti di manutenzione generale sono comunemente citati nelle pratiche di manutenzione della trasmissione della lavatrice.

1. Controllo periodico della lubrificazione: le superfici degli ingranaggi all'interno della trasmissione di una lavatrice generalmente beneficiano di un'ispezione periodica della lubrificazione, poiché una lubrificazione inadeguata può aumentare l'attrito e l'usura degli ingranaggi nel tempo.
2. Ascolto di rumori insoliti: un cambiamento notevole nel rumore di funzionamento, come suoni stridenti o colpi, può generalmente indicare usura degli ingranaggi o disallineamento all'interno del gruppo di trasmissione e può richiedere un'ulteriore ispezione.
3. Controllo delle vibrazioni eccessive: l'aumento delle vibrazioni durante l'agitazione o i cicli di centrifuga a volte può indicare l'usura dei cuscinetti o il disallineamento dell'albero all'interno dell'alloggiamento della trasmissione della lavatrice.
4. Ispezione delle perdite di grasso: residui visibili di grasso attorno all'alloggiamento della trasmissione possono indicare l'usura delle guarnizioni, che generalmente può ridurre l'efficacia della lubrificazione interna se non affrontata.
5. Monitoraggio del comportamento di innesto della frizione: nei tipi di trasmissione con combinazione cambio-frizione, il passaggio irregolare tra la funzione di lavaggio e quella di centrifuga può generalmente suggerire un'usura dei componenti della frizione che potrebbe richiedere attenzione.
6. Evitare sovraccarichi costanti: il funzionamento ripetuto di una lavatrice oltre la sua capacità di carico nominale può generalmente accelerare nel tempo l'usura dei denti degli ingranaggi di trasmissione e dei componenti dell'albero.

8. Considerazioni sulla produzione e sull'approvvigionamento dei componenti

I componenti di trasmissione delle lavatrici sono generalmente prodotti da produttori con consolidate capacità di taglio degli ingranaggi, stampaggio di precisione e assemblaggio, poiché tolleranze dimensionali coerenti sono importanti per una corretta integrazione con i gruppi motore e cestello. La specializzazione a livello di componente è comune in tutta la catena di fornitura della trasmissione della lavatrice, dove i riduttori, i meccanismi della frizione e le relative parti sincronizzatrici sono progettati per funzionare all'interno di una gamma di piattaforme di prodotti di produttori di apparecchiature originali.

Cixi Gaite Electric Co., Ltd., fondata nel 2002 e con sede a Ningbo, Zhejiang, è un produttore di questa categoria di componenti, specializzato in componenti per lavatrici come riduttori e sincronizzatori utilizzati nei gruppi di trasmissione. L'azienda gestisce una base produttiva di circa 10.000 metri quadrati e supporta sia i produttori di apparecchiature originali che la fornitura di componenti aftermarket. I produttori che lavorano in questo settore generalmente enfatizzano l'ottimizzazione strutturale e processi di produzione coerenti per aiutare i componenti di trasmissione delle lavatrici a mantenere la compatibilità tra le diverse configurazioni di motore e cestello utilizzate dai produttori di lavatrici.

Quando valutano l'approvvigionamento dei componenti di trasmissione delle lavatrici, i produttori e gli acquirenti generalmente considerano fattori quali la consistenza dei materiali degli ingranaggi, l'accuratezza dimensionale e la stabilità della capacità produttiva, poiché questi fattori influenzano il modo in cui i componenti di trasmissione possono essere integrati in modo affidabile nei processi di produzione delle lavatrici in corso.

9. Domande frequenti

Qual è la funzione principale della trasmissione di una lavatrice?

La trasmissione di una lavatrice generalmente riduce la velocità di rotazione del motore aumentando la coppia e in molti modelli gestisce anche il passaggio tra l'agitazione del ciclo di lavaggio e l'estrazione della centrifuga.

Quali sono i tipi comuni di trasmissione della lavatrice?

I tipi comuni di trasmissione per lavatrici includono generalmente la trasmissione ad ingranaggi in plastica, la trasmissione ad ingranaggi in metallo e la trasmissione combinata ingranaggio-frizione, ciascuna associata a caratteristiche diverse relative a rumore, durata e movimentazione del carico strutturale.

Come si riconoscono i primi segni di usura della trasmissione della lavatrice?

I primi segnali includono generalmente rumori di funzionamento insoliti, aumento delle vibrazioni, passaggio irregolare tra la funzione di lavaggio e quella di centrifuga e residui visibili di grasso attorno all'alloggiamento della trasmissione.

Il tipo di trasmissione della lavatrice influisce sul rumore di funzionamento?

Il materiale degli ingranaggi e la progettazione del meccanismo generalmente influenzano il rumore di funzionamento, con i tipi di trasmissione ad ingranaggi in plastica tipicamente associati a un funzionamento relativamente più silenzioso e i tipi di trasmissione ad ingranaggi in metallo tipicamente associati a livelli di rumore più elevati sotto carico.

Quali fattori vengono generalmente considerati quando si seleziona una trasmissione per lavatrice per un'applicazione specifica?

La selezione generalmente comporta la valutazione dei requisiti di capacità di carico, della frequenza del ciclo di lavoro e della compatibilità con il gruppo motore e cestello utilizzati in un particolare modello di lavatrice.

Perché alcuni gruppi di trasmissione della lavatrice includono un meccanismo di frizione?

Un meccanismo a frizione o a cricchetto generalmente consente a un singolo motore di gestire sia le funzioni di agitazione che di centrifuga cambiando i percorsi di innesto degli ingranaggi all'interno dell'alloggiamento della trasmissione, cosa comune nei modelli di lavatrici semiautomatiche a doppia vasca.
